V předchozích dílech jsme si rozchodili server (Díl 3) a inicializovali dveřník i monitor jako samostatná zařízení (Díl 4a, 4b). Než se pustíme do jejich registrace v DSS a propojení interkomu (příští díl), je potřeba udělat jeden krok navíc – a je to krok, který se dá udělat úplně bez licence. Přidáme do DSS videorekordér NVR, necháme mu naskočit kamerové kanály a přidáme k nim i náš nový dveřník VTO, protože ten se do NVR přidává úplně stejně jako obyčejná IP kamera. Bez tohoto kroku by dveřník neměl kam ukládat záznam při zvonění nebo průchodu.
Proč tento krok nejde přeskočit
Kamerová a NVR část DSS Express je zdarma (v rámci limitu 64 kanálů), takže tenhle díl můžete v klidu udělat, i kdyby vám ještě nedorazily licence pro VTO/VTH. Naopak – vyplatí se to udělat jako první, protože registrace VTO a VTH do DSS (příští díl) na tomhle kroku staví: dveřník musí mít svůj videokanál na NVR dřív, než začnete řešit SIP registraci a mapování tlačítek.
Přidání VTO jako videokanálu do NVR
Dveřník VTO má vlastní RTSP stream stejně jako klasická IP kamera, takže ho do NVR (např. přes web rozhraní NVR, nikoliv DSS!!!) přidáme obdobným způsobem – Remote Device – Add – Video Device – Search – vybrat v seznamu a „Add to device list“. Samozřejmě se správným jménem a heslem z inicializace (Díl 4a). Po přidání se objeví jako další kanál (vedle běžných kamer, pokud nějaké další v NVR máte) a NVR s ním může pracovat. Nastavení kamer v NVR přesahuje rozsah těchto článků – ty jsou o DSS.
Důležitá poznámka k VTH: monitor VTH se do NVR nepřidává. Přidáním byste jen zbytečně zabrali kanál v NVR bez jakéhokoli přínosu.
Přidání NVR do DSS
Zpět do DSS klienta: Device -> Add Device – dole je seznam „discovered“ zařízení – zaškrtnout u NVR a tlačítko „Add to device list“. Vyplňte přihlašovací údaje NVR a po chvíli by mělo naskočit do seznamu zařízení (horní polovina obrazovky). Klíčové pravidlo: přidává se jen NVR jako celek, ne jednotlivé kamery. Po přidání NVR se jeho kamerové kanály objeví v DSS automaticky samy. Kdybyste místo toho přidávali kamery jednotlivě přímo, vytvoříte si v systému duplicity a rozbité vazby na záznam – DSS by pak nevěděl, který záznam patří kterému kanálu.

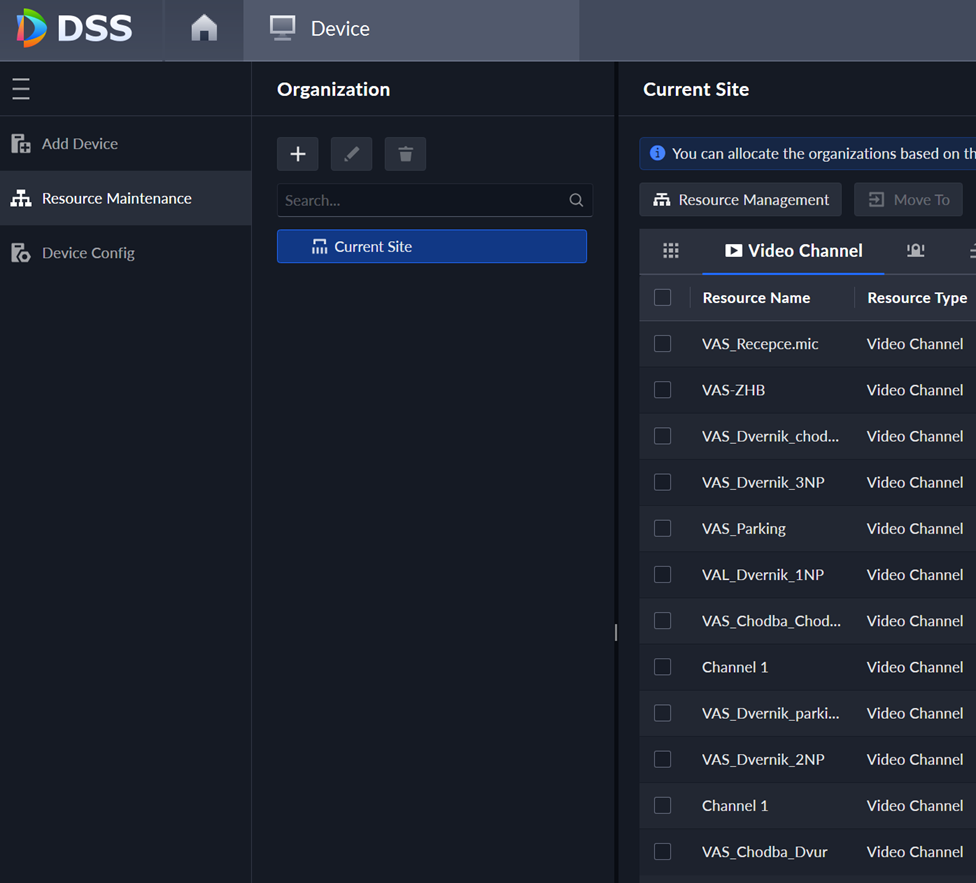

Po přidání zkontrolujte, že je NVR v seznamu zařízení online a že se u něj v seznamu kanálů objevily všechny očekávané kamery s náhledem. Jde to přes Device -> Resource maintenance – Resource management – Vybrat filtr „Video channel“ a měl by se zobrazit seznam kanálů (v mém případě 12 obsazených kanálů v NVR – 6 dveřníků a 6 dalších kamer)
Kodeky a streamy
Dveřník i kamery posílají typicky dva streamy – kde u kamer je obvykle hlavní (main) ve vyšší kvalitě a vedlejší (sub) v nižší. U VTO je to naopak – main stram umí jen 720P a sub stream až 1080P. VTH si „sahá“ na main stream, NVR umí zpracovat oba, mobilní aplikace pak (pravděpodobně) sahá na sub stream.
V testovacím serveru jsem měl připojen starší VTH (5221DW-S2), který neumí kodek H.265. Musel jsem proto nastavit main stream na H.264 a sub stream již mohl být H.265 a monitor stream zobrazil.
Nastavení kodeků se dělá přímo na webovém rozhraní VTO (Video/Encode) -viz Díl 4a. Důležité – pokud vyžadujete H.264 na VTO, je třeba na straně NVR mít vypnutý H.265 Auto Switch – pokud je zapnutý, NVR si může sám za určitých podmínek přepnout požadovaný kodek streamu, a to zrovna u staršího VTH může způsobit, že monitor přestane zobrazovat obraz s hláškou „Video format not supported“. Pokud na takovou hlášku narazíte, nejde nutně o skutečnou nekompatibilitu – pomůže přepnutí kodeku zpět a obnovení streamu.
Ve web rozhraní NVR – Remote Device – Add Device – Video Device – nahoře „More Config“ a H.265 Auto switch na OFF.
Kde leží záznam
Video fyzicky leží na NVR, který ho ukládá cyklicky (FIFO) – nejstarší záznamy se přepisují nejnovějšími podle nastavené kapacity disku. DSS server samotné video streamy neukládá; v jeho rozhraní jen uvidíte odkaz na záznam uložený na zařízení („Link to Videos on Device“). To je důležité pro plánování kapacity: úložiště na DSS serveru (viz Díl 3) je určené pro snapshoty a fotografie osob, ne pro video.
AI by Recorder – jen úvod
NVR5216-EI2 není jen úložiště – je to zároveň výpočetní jednotka pro AI funkce, konkrétně detekci a rozpoznávání obličejů (Face Detection, Face Recognition). Tuhle část zatím nechávám stranou – detailní nastavení (Capability Set, Face Comparison Group, arming) je natolik obsáhlé, že si zaslouží samostatný díl, jakmile budeme mít hotový základ interkomu a přístupu. Pro tuto chvíli stačí vědět, že NVR v tomto ekosystému hraje dvojí roli: nahrává video a zároveň počítá.
Co bude dál
S NVR i VTO přidanými do systému máme připravenou půdu pro další krok: registraci VTO a VTH přímo do DSS, propagaci seznamu monitorů do dveřníku (Contacts Sync) a mapování tlačítek přes webové rozhraní VTO. To je obsahem příštího dílu.
