Dnes se pokusím vysvětlit nastavení NVR – konkrétně nového typu 5216-EI2 – tak, aby posílalo příkazy do Loxone na základě události, detekované kamerou.
Jako typický příklad zvolíme detekci vozidla či osoby na příjezdové cestě k nemovitosti.
Základní nastavení uděláme v kameře, tentokrát je to HFW5541T-ASE-S3. Zajímavé je, že pro tento model, který se od minulého liší jen tvarem krytu (toto je Bullet, minulý byl Dome) mám firmware 3.142.0008 z 25-08-26. Obě kamery při manuálním testu na poslední FW hlásí, že používají aktuální. Bohužel, ne vždy to je pravda a například právě u NVR5216-EI2 vyšla nedávno poměrně zásadní aktualizace (integrující logiku kamer 5241 první verze), přestože při manuální kontrole v rozhraní NVR hlásil, že jde o poslední verzi. Je třeba sledovat stránky konkrétního produktu a stahovat firmware tam – alespoň v tomto udělala Dahua značný krok kupředu a produkty (i staré – EOL) mají poměrně dobře zpracované i s odkazy na poslední firmware. Opakuji, detekce poslední verze uvnitř rozhraní kamery/NVR nefunguje dobře.

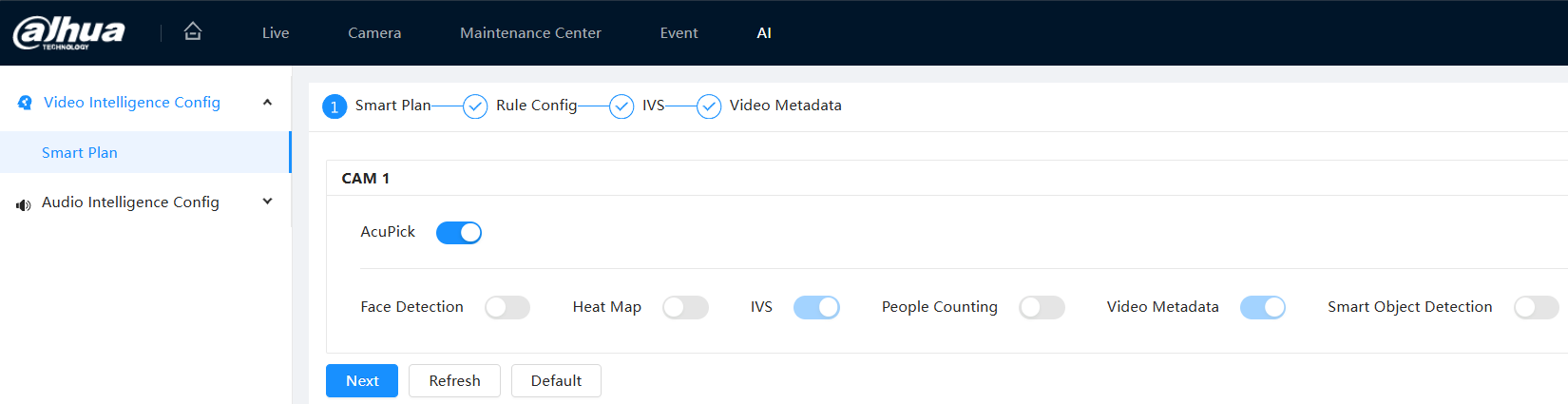

Základní nastavení provedeme v kameře: Modul „AI“
Zapnout ACUPICK, zapnout IVS a Metadata

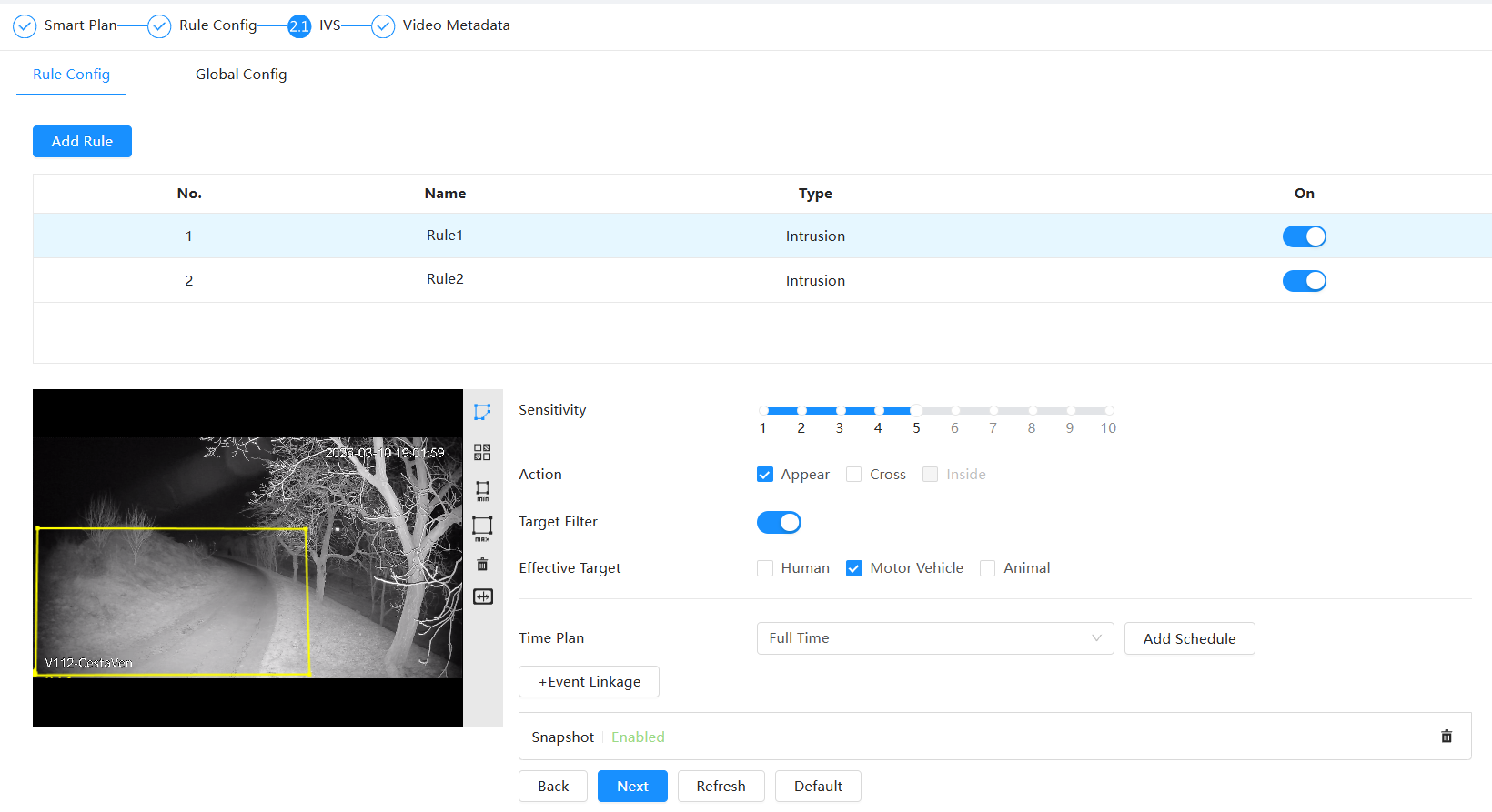

V IVS sekci přidat pravidlo „Intrusion“ / Appear / Target Filter: Motor Vehicle a případně vyznačit oblast, ve které má být detekováno „vniknutí“ motorovým vozidlem.
Zde ponechme „Event Linkage“ volné, můžeme si třeba zapnout Snapshot, ale nedávejte Send command. Rovněž můžete přidat další pravidlo pro „vniknutí“ osoby do dané oblasti.
V dalším kroku je možno zapnout video metadata, ponechávám vypnuté. Zatím nemám zcela jasno v tom, jestli je lepší použít pro detekci vozidla/osoby IVS nebo metadata. Pokud by šlo o například nějaké překročení čáry, je to určitě IVS, ale pro pouhou detekci, že se v obraze objevila osoba nebo vozidlo, možná budou lepší Metadata. Zatím ponechávám vypnuto a budu testovat dále.

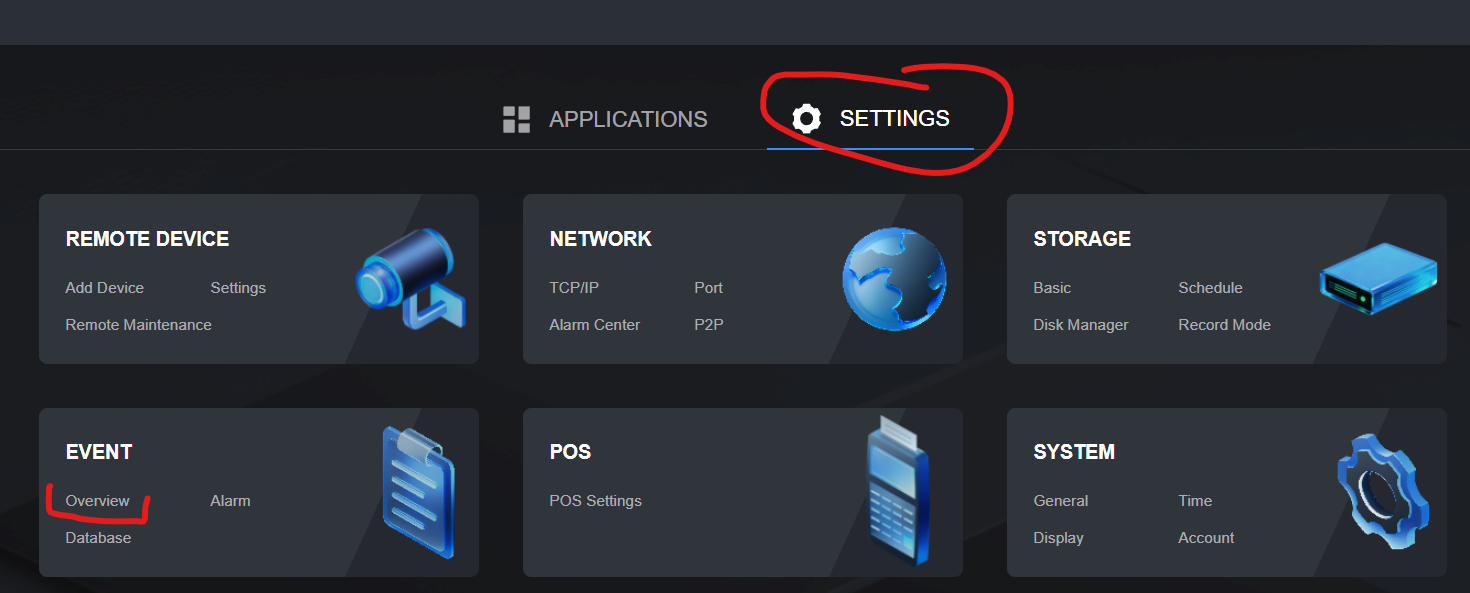

Nyní přejdeme do nastavení NVR:

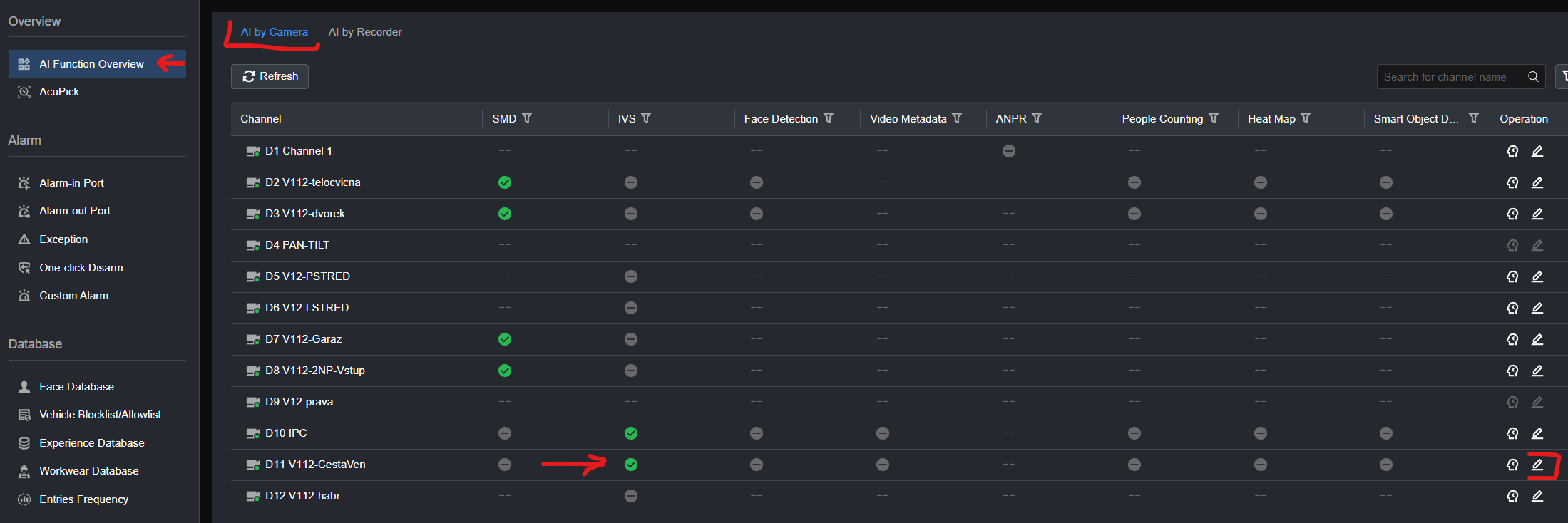

Toto je zcela nová funkce v rozhraní verze 5, kdy přehledně vypíše, jaké inteligentní funkce umí jaká kamera – zobrazená záložka AI by Camera (a je vždy výhodnější nechat pracovat kameru) a jaké případně můžeme dostat z NVR u „hloupých“ kamer – záložka AI by NVR. V našem případě jde o kameru „CestaVen“ a je vidět, že do NVR se propsalo, že máme nastaveno a aktivní IVS pravidlo/a.
Pozn. Kamery D3 a D2 (tělocvična a dvorek) jsou právě model 5241 a ve verzi firmware, dodaného s NVR, který hlásil, že je aktuální, tyto modely kamer nezobrazovaly své „AI“ funkce, přestože jde o vlastní inteligencí poměrně solidně vybavenou kameru. Pomohl až update na poslední FW ze stránky produktu NVR.

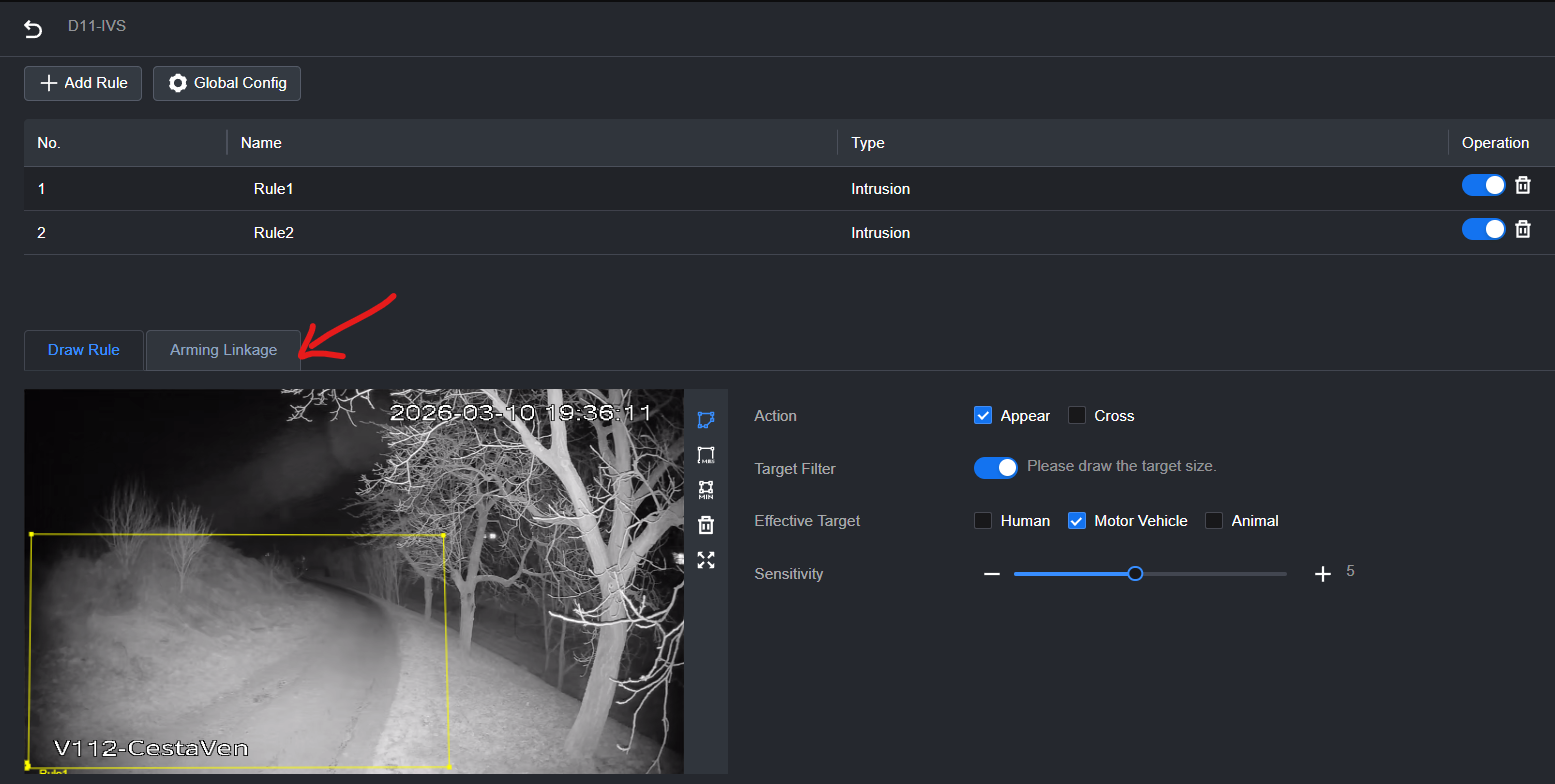

Po kliku na Operation / Edit / IVS v řádku dané kamery se dostaneme na totožné rozhraní, jako v kameře.

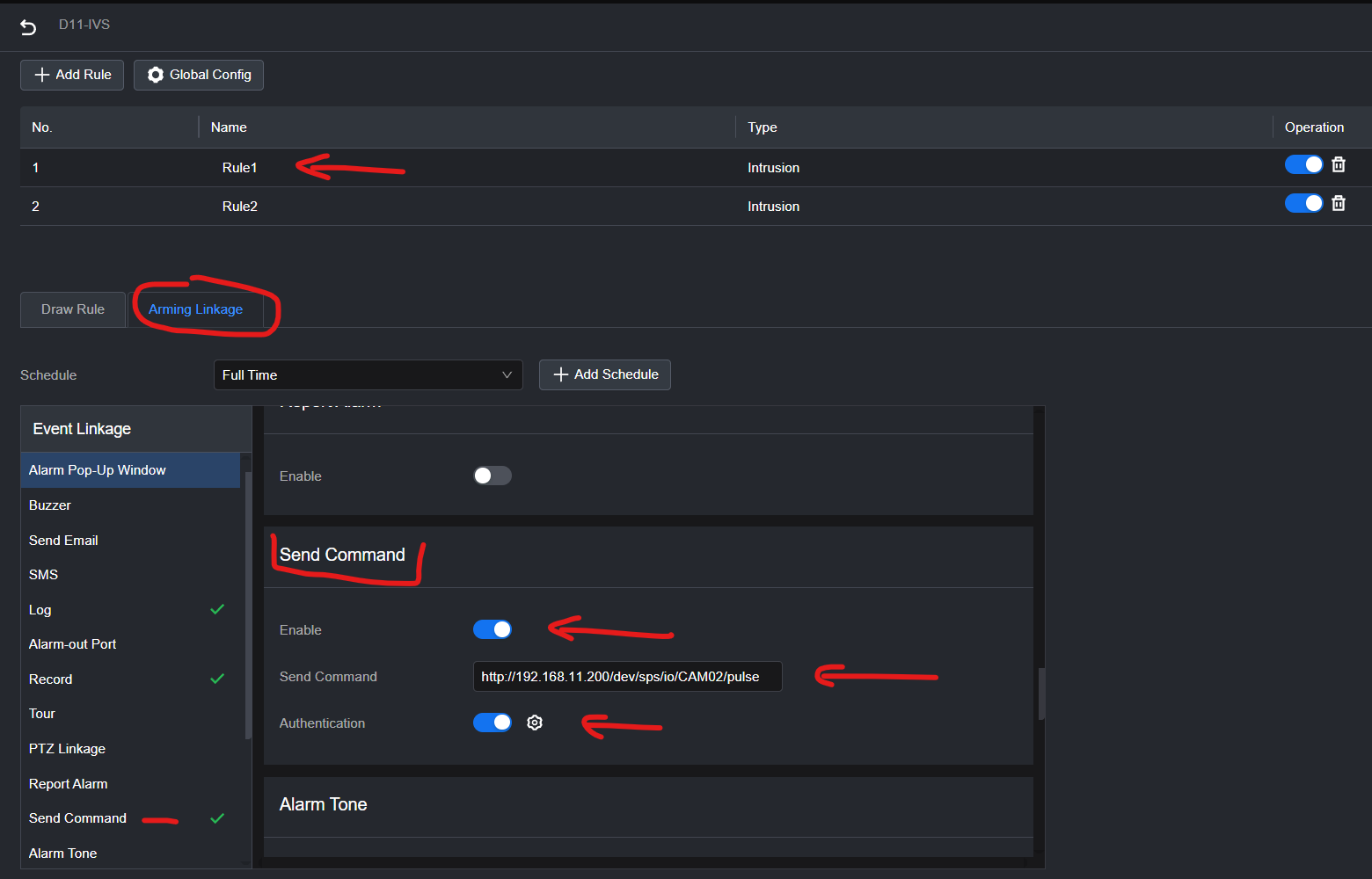

Nastavená pravidla v kameře se hezky propisují i do NVR, jen nastavení příkazu Send Command provedeme na straně NVR:
Konkrétně tedy v NVR se nemusí nejdříve vytvářet server a pak mu přidávat příkaz, vše je nastaveno v jediném příkazovém řádku „Send Command“:
http://<IP adresa miniserveru>/dev/sps/io/CAM02/pulse
Pak ještě přidat Autentification (test/4321) a uložit. Hotovo. Já jsem si nastavil nový virtuální vstup CAM02 pro detekci vozidla, abych to odlišil od detekce obličeje z minulého příspěvku. Totéž můžete udělat pro detekci osoby a použít virtuální vstup CAM03.

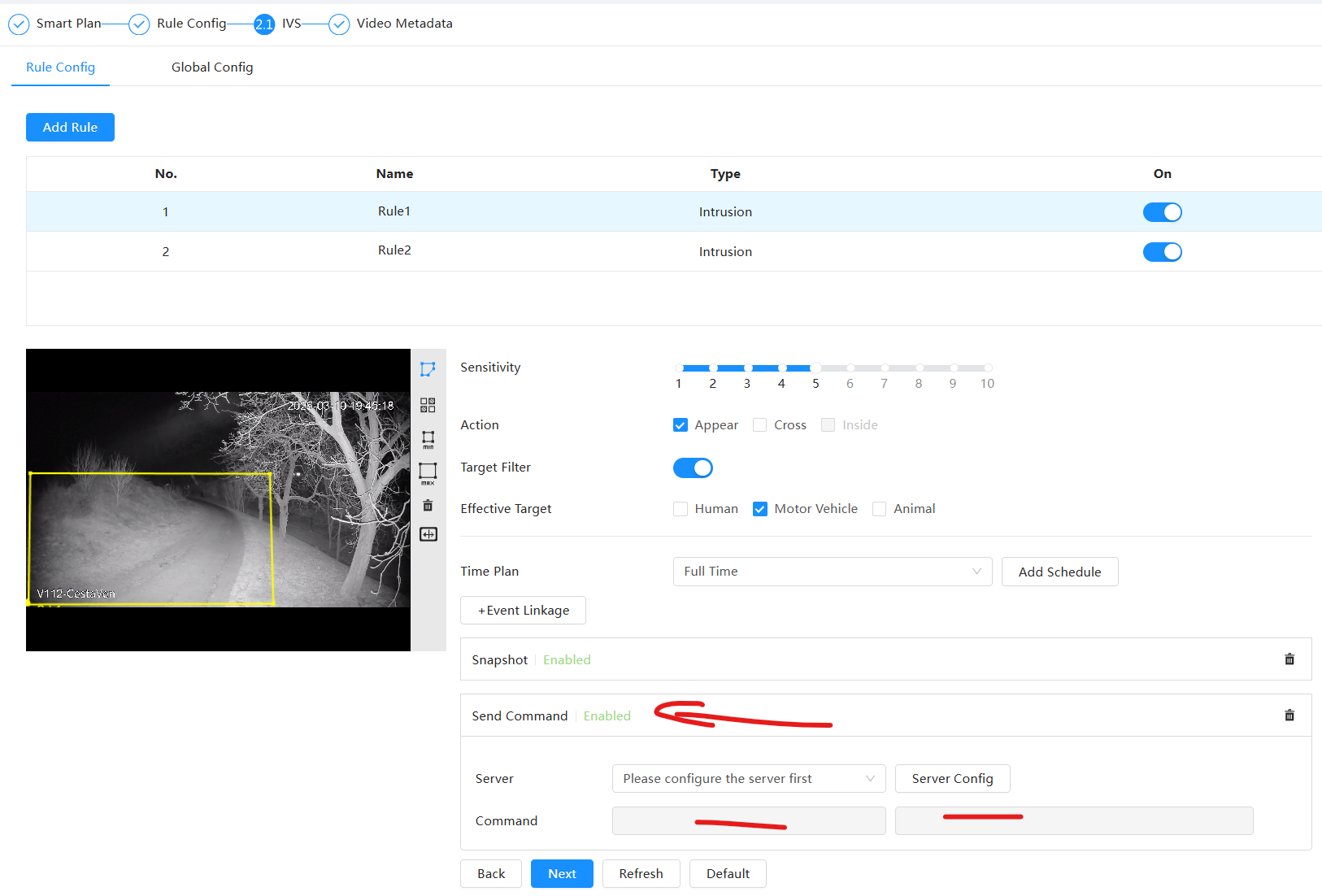

Nutno poznamenat, že v tomto případě nefunguje úplně správně zpětný přenos do kamery, čili když se přepnete zpět do rozhraní kamery, vidíte, že u konkrétního IVS přibyla sekce „Send command“ (přestože jsme jej definovali v NVR), ale pole jsou nevyplněna. Otázka vlastně je, jestli ten příkaz posílá skutenčně NVR a nebo NVR pouze definuje (z mého pohledu jednodušeji, než v kameře), co se má stát a příkaz pošle kamera.
Příště zkusíme „AI by NVR“ u nějaké hloupé kamery a pak také nastavení fyzických Alarm výstupů na (starších) NVR, které postrádají „Send Command“ funkci. Také můžeme nechat otevřít vjezdovou bránu, pokud vyjíždějící vozidlo překročí definovanou čáru.
