Pro testování vezmeme kameru řady 5, konkrétně poměrně rozšířenou IPC-HDW5541TM-ASE-0280B-S3-BLACK. Jde o inovovaný model S3, pro který je posledním firmware (v době psaní článku) V3.142.00004 z 2024-12-21.
Řekněme, že chceme, aby Loxone rozsvítil světlo pomocí vypínače, jak jsme si ukázali v prvním dílu, na základě toho, že tato kamera ve svém zorném poli detekuje obličej (nikoliv rozpozná konkrétní obličej, to si ukážeme zase někdy příště).

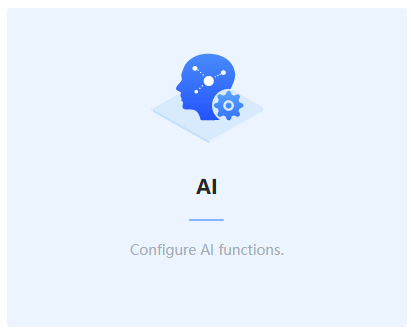

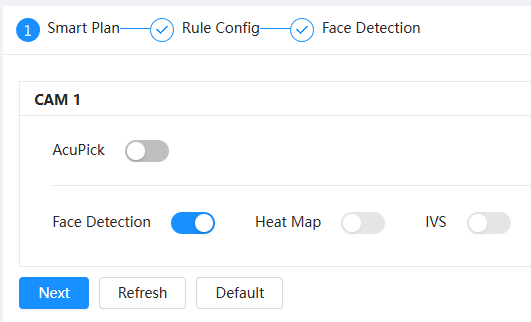

Toto je scénář vhodný, pokud nemáte NVR a chcete ovládat Loxone pouze pomocí výstupu ze samostatné kamery:

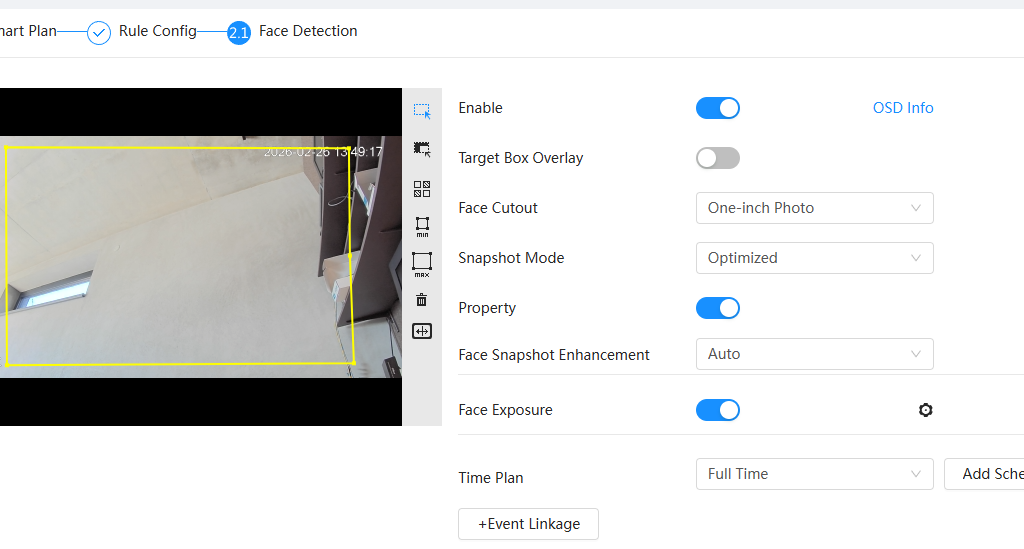

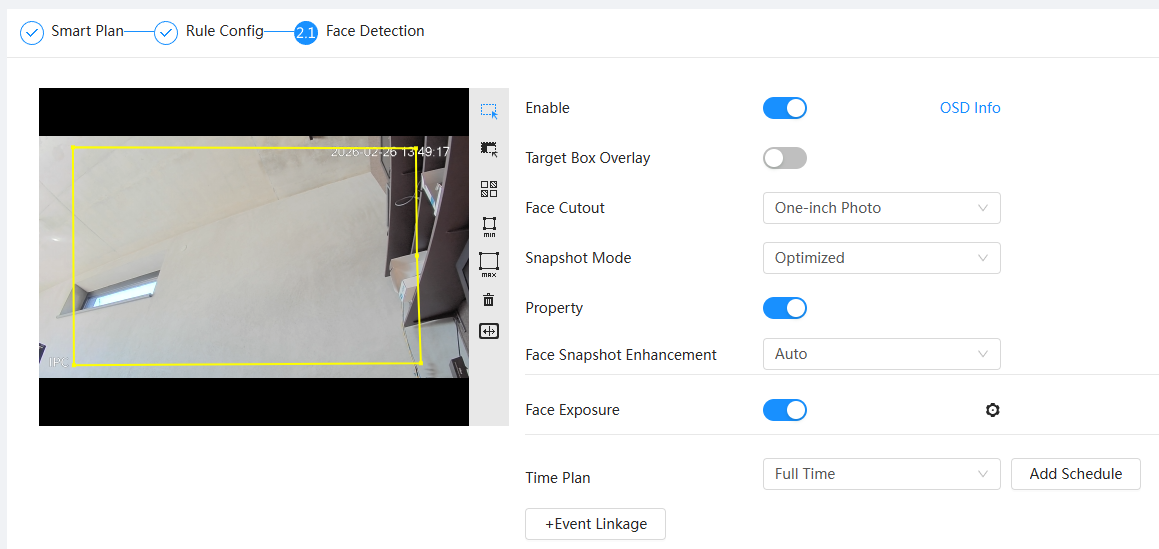

V dalším kroku nakreslíme detekovanou oblast, případně nadefinujeme maximální a minimální velikost obličeje, který má být detekován (tlačítka min a max vedle obrazu z kamery).
Následně je důležité zaškrtnout v Event Linkage příkaz Send Command

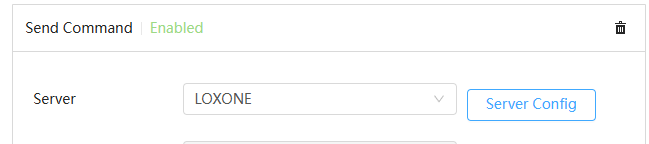

Tam nejdříve tlačítko server config (já už tam mám Loxone, ale vy budete mít prádno)

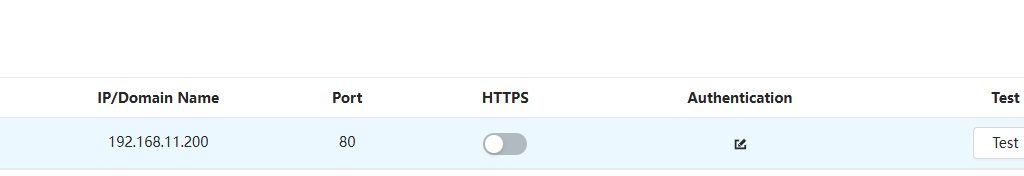

V konfiguraci serveru přidat nový server tlačítkem ADD a nadefinovat parametry

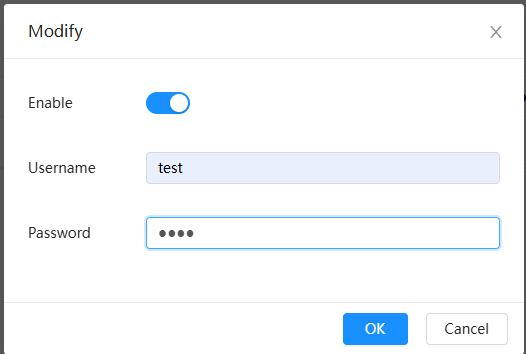

Důležité je tlačítko „Autentification“ – je třeba povolit autentifikaci a vyplnit uživatele (náš „test“ a „4321“).
Pokud vše vyplníte a stisknete tlačítko TEST, měla by vám vyjet zelená hláška „SUCCEEDED“.

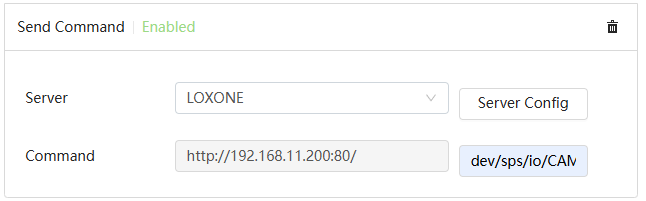

Nyní zavřít Server config a zpět do AI, v poli Send Command by měl být vyplněn server LOXONE a tím pádem i vyplněná jeho adresa v řádku „Command“. Zbývá jen doplnit tělo příkazu, čili do políčka za adresu dopsat:
dev/sps/io/CAM01/pulse
Vše potvrdit „Apply“. Pokud jste vše dobře nastavili, při rozpoznání obličeje by se měla změnit nálada osvětlení tam, kam jde vypínač s názvem CAM01.
Lze také v Event Linkage přidat „Alarm Out Port“, což způsobí, že při detekci obličeje se sepne Alarm výstup na kameře a například udělat nějakou jinou, hardwarově řízenou akci bez použití Loxone atd.
Obecně je mnohem lepší použít nějaké chytré NVR a přenechat veškeré řízení na něm, případně tam, kde má kamera nějakou inteligenci, nechat daný úkon na ní a výkon NVR ušetřit a použít buď na kamery, které jsou naprosto „hloupé“ nebo například na rozpoznání obličeje apod.
Tato kamera umí nejen detekci obličeje, ale také inteligentní IVS – ovšem zvládá jen 1 výpočet, pokud chcete například mnohem praktičtější úkon, což je otevření brány, když nějakou čáru (tripwire) překročí motorové vozidlo, je třeba vypnout detekci obličeje a zapnout IVS. Těchto IVS může být i více, ale nejde kombinovat detekci obličeje a IVS.

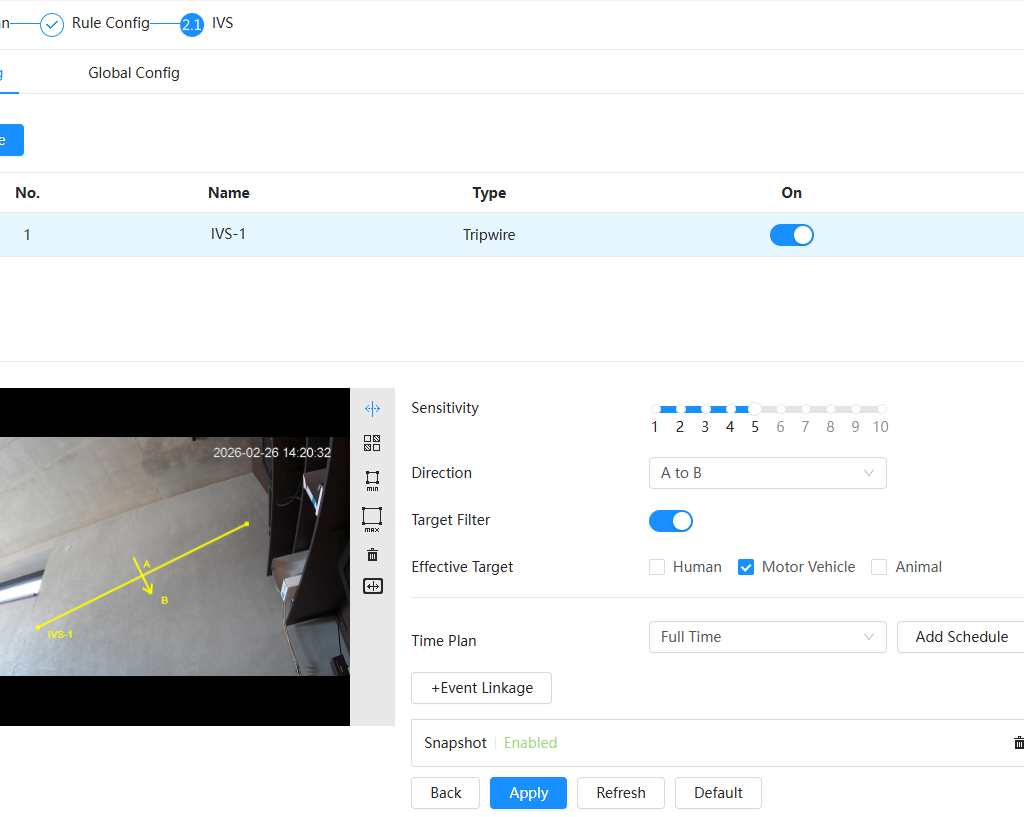

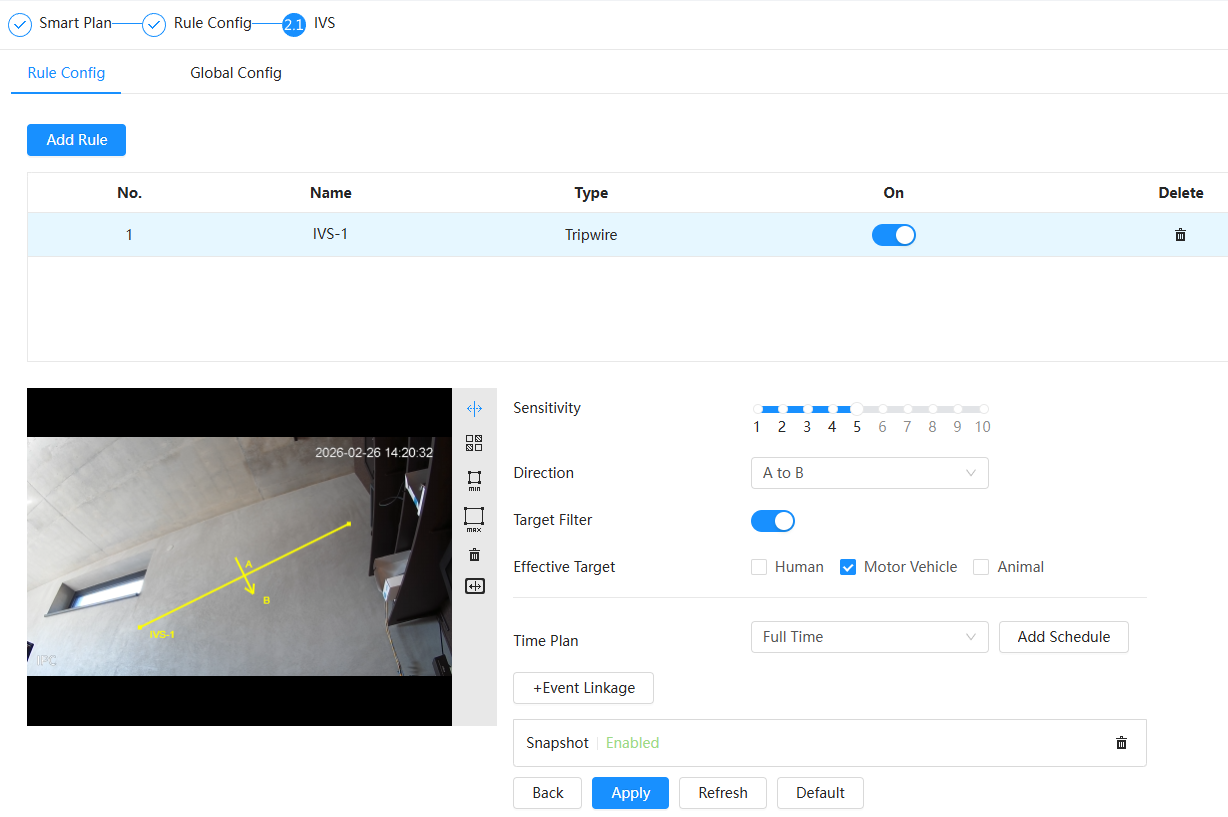

Nastavení může vypadat např. takto:
s tím, že opět přes Event Linkage přidáte Send Command atd.
Nejlepší je ovšem nechat toto posílání příkazů na NVR, na základě události, kterou zpracuje KAMERA.
Ukážeme si někdy příště.
