Na různých fórech se objevují diskuze o nutnosti jištění či nejištění DC napájecích větví rozvodů (typicky +24V pro Loxone a osvětlení atd.). Jak to může dopadnout, si lze přečíst např. v tomto článku.

Z mého pohledu je nejjednodušší vsunout do napájecí části systémovou svorku Weidmüller AFS 2,5CF 2C s patřičnou pojistkou (Small fuse) a tu propojit hřebenem s dalšími napájecími svorkami Weidmuller A4C 2,5.

Zajímavá je i varianta téhož pojistkového pouzdra s vestavěnou LED diodou, signalizující přerušení pojistky. Cenový rozdíl je však brutální – okolo 100 Kč za kus.

Úprava pouzdra bez LED na LED verzi je však naprosto triviální – stačí LED dioda průměru 3mm, rezistor (můj oblíbený 47k, který používám i pro PIR čidla – platí pro napájení 24V) a vrták průměru 3mm. Samozřejmě ještě pájecí stanice a teplem smršťující bužírky.

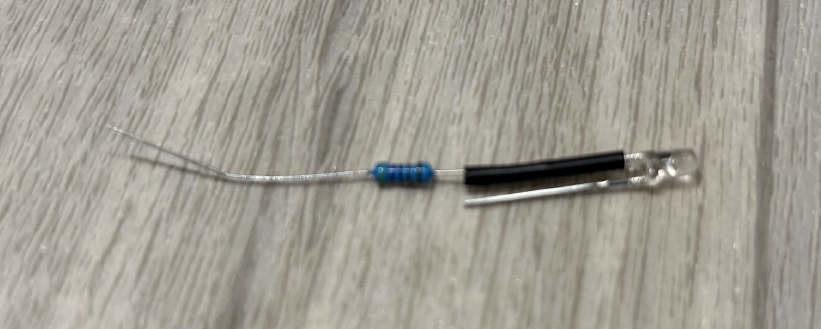

Do pouzdra na horní straně – blíže přívodnímu kontaktu – je třeba vyvrtat díru průměru 3mm (v pouzdru je naznačena poloha, kde má LED být). Následně je potřeba napájet rezistor na LED diodu – pozor na orientaci! (viz foto) – ve vhodně zvoleném místě. Vše je třeba odměřit v reálu na základě použitých součástek, jde to poměrně lehce. Spoj je třeba izolovat smršťovací bužírkou.

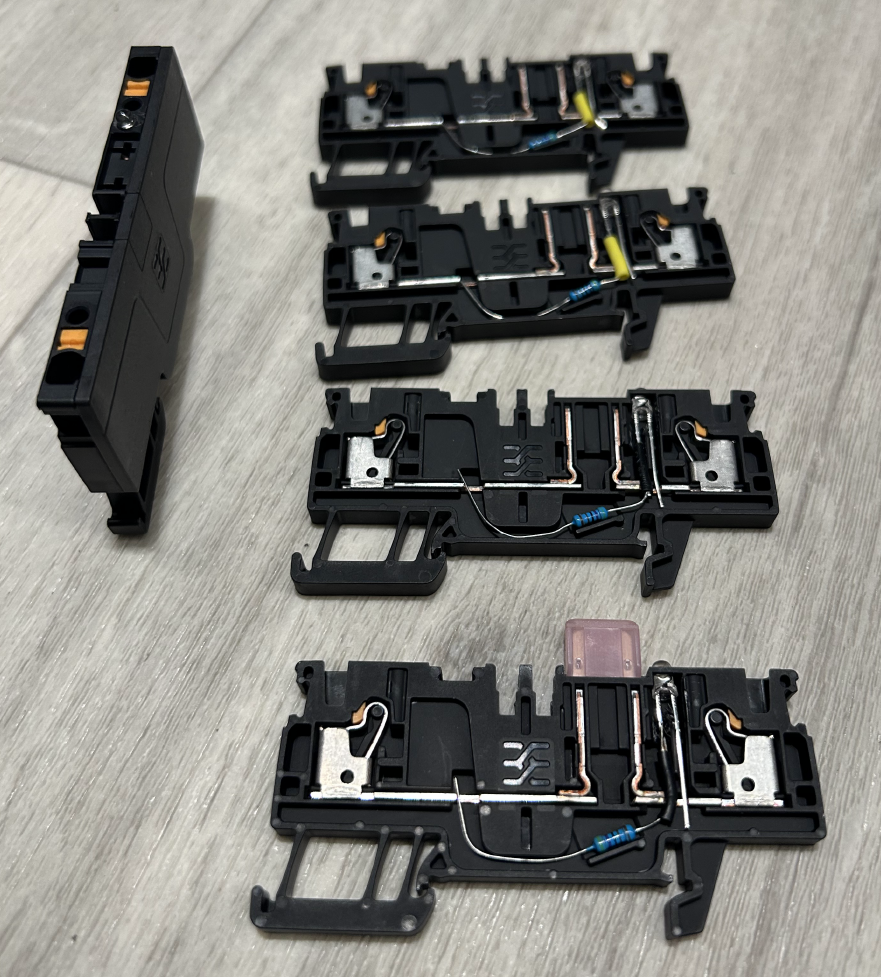

Set diody s rezistorem se následně pouze vloží do vyvrtaného otvoru, jeden vývod LED a rezistor se patřičně napruží a vymodelují tak, aby se tlakem opíraly o patřičná vybrání v konstrukci kontaktů pojistkového pouzdra.

Při troše zručnosti a větším počtu úprav se lze dostat na cca 3 min práce / 1 pouzdro, a to z mého pohledu za úsporu 100 Kč určitě stojí. Náklady na 1 kus jsou do 2 Kč.

Závěrem podotknu, že pro správnou funkci signalizace poruchy pojistky pomocí LED je nutné, aby byla zapojena i část, odebírající proud. Okruh musí být uzavřen, pokud dojde k přerušení pojistky, proud teče dále přes rezistor a zátěž a tím pádem i přes LED diodu, která se rozsvítí. Bez připojené zátěže to nebude fungovat.
