Mám fotovoltaiku z roku 2010, „klasické“ vysokonapěťové sériové zapojení panelů, 2 střídače / 4 stringy / 80 panelů 220Wp, 17,6 kWp.

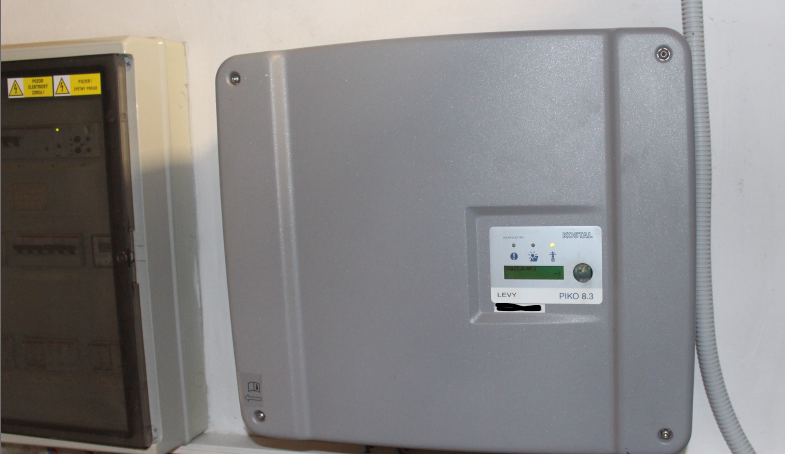

Střídače jsou Kostal Pico 8.3, které mají jednoduché web rozhraní, což je první způsob, jak se dostat k datům. Autorizace přes http:// a basic autentification.
Průser je ten, že tohle rozhraní neskutečně „kecá“.
Přecházel jsem s přelomem roku z dotace „povinný výkup“ na „Zelený bonus“. Znamená to, že dříve veškerá vyrobená energie šla do distribuční sítě, ale nyní mohu část (ideálně vše) spotřebovat a pouze případné přebytky prodat. Musel jsem však osadit certifikovaný 3F elektroměr s Modbus rozhraním na výstup střídačů, abych měl podklad pro nárok dle Zeleného bonusu.
Při měsíční kontrole za leden 2024 jsem byl překvapen, že měřiče na základě web rozhraní ukazovaly cca 2x vyšší produkci, než Modbus měřák. Ověřením s daty distributora jsem se přesvědčil, že měřák je ok, ale web rozhraní ne, alespoň co se týče vyrobené EE.
Nicméně, cesta ke získání dat ze střídačů vede přes virtuální vstupy:

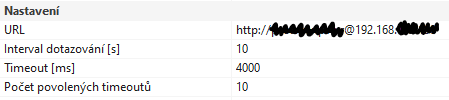

Kdy pro např. levý střídač stačí zadat URL ve tvaru http://username:password@ip_adresa_stridace

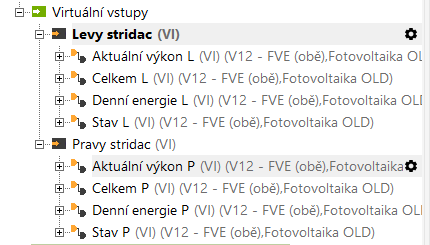

Následně pro vyčtení konkrétních hodnot je třeba přidat několik „virtuální vstup http příkazu“.
Například pro načtení stavu střídače:
\istav\i\i>\i\i>\i\r\n\s2\1

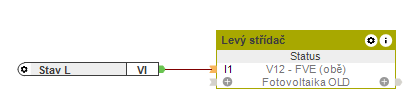

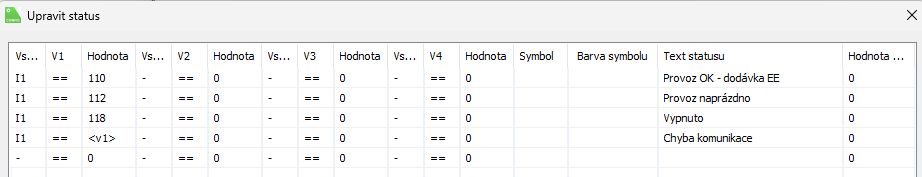

a následně do bloku status:
Dojde k zobrazení stavu, ve kterém se střídač nachází.
Aktuální výkon např. takto: \iaktu\i\i>\i\i>\i\r\n\v
atd. Pro případnou komplet šablonu mě kontaktujte emailem.
Druhý, nečekaný způsob:
Dalším, naprosto nečekaným způsobem, jak vyčítat data ze střídače, je Modbus over TCPIP. O této funkcionalitě není v manuálu ke střídači ani zmínka, ale v dokumentaci Loxone jsou Kostal střídače zmíněny, tak jsem to zkusil a 13 let starý kousek FUNGUJE! Čtení dat sice 1× za minutu (nelze změnit, natvrdo nastaveno v Loxone – viz dokumentace výše), ale pro nějaký základní náhled, pokud nemáte elektroměr, to stačí.

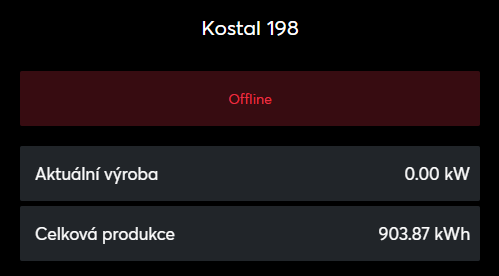

Je třeba použít blok Energetický Monitor
a v nastavení zadat jako zdroj dat Kostal a IP adresu s (Kostal nedokumentovaným) portem 81
Jednoznačně nejlepší a nejprůkaznější je instalace Modbus měřiče. Např. Eastron SDM630 se dá koupit do 2500 Kč bez DPH, jen je třeba jej správně nastavit. O tom třeba někdy přístě.
