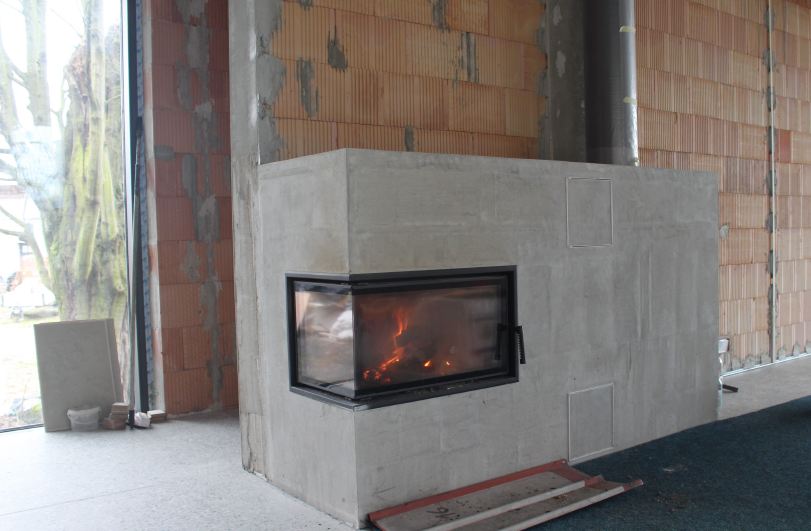

V našem novém domě máme nainstalovány dvoje krbová kamna – vložka Romotop a na míru zděná obestavba ze šamotu, včetně přídavného akumulačního „U“ tahu. K naší plné spokojenosti realizovala firma Jirky Skýpaly, který ví o kamnech opravdu vše.

Nabízel mi regulaci Timpex, ovšem nepochodil, samozřejmě chci mít vše řízeno přes Loxone. Součástí kamen je přívod externího vzduchu, jeho množství je regulováno pomocí serva Belimo a škrtící klapky. Servo je řízené 0-10V – analog out – bohužel moduly Loxone pro Belimo MP-Bus přišly až po této realizaci. Používám pro tento účel Miniserver Gen1, který má nativně i Analog Out, ale nebyl to úplně šťastný krok, tento MS zásadně zpomaluje odezvu celého systému (1xMS Gen2, 1x MS Compact a 1x MS Gen 1). Časem nahradím za AO extension.

Zásadní pro regulaci hoření je znát teplotu jak spalin, tak akumulačního šamotového zásobníku. Při pohledu na ceny čidel Timpex jsem se rozhodl zapátrat na Aliexpresu po uceleném řešení s převodem teploty ve vysokém rozsahu na 0-10V (analog in), který je jak v MS Gen 1 tak MS Gen 2.

Našel jsem termočlánky typu K – čidla -100 až +1250°C

K nim následující převodníky – pro mé potřeby 2 in / 2 out (aneb měření ze 2 senzorů: vložka/akumulace a výstup na 2 signály 0-10V, s napájením +24V, termočlánek K 0-1300°C)

Problém byl, že převodníky jsou standardně nastaveny na 0°C až +1300°C, ovšem prodejce (výrobce?) má v poznámce ke zboží napsáno, že umí i jiné rozsahy teplot na vyžádání. Risknul jsem to a objednal 2ks s požadavkem na úpravu rozsahu na -100 až +1250°C. Světe div se, přišly s požadovaným rozsahem a i štítek na boku převodníku byl správně upravený na daný rozsah.

Jediné, co je třeba udělat v Loxone Configu, je nastavit správný rozsah/přepočet teplot a změnit ikonu.

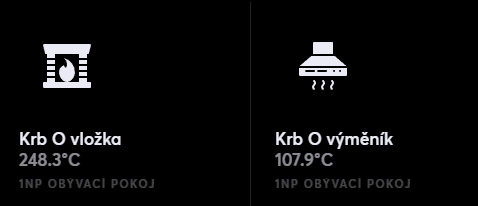

Výsledek vypadá například takto:

Modul řízení krbu pro Loxone (zatím nevyzkoušeno) například zde.

Jediné, co jsem si nechal udělat originál od kamnáře, byl spínač otevření kamen, v ceně převyšující součet jak teplotních čidel, tak převodníku… Případná výměna by byla problematická, uvidíme, snad vydrží desítky let.
